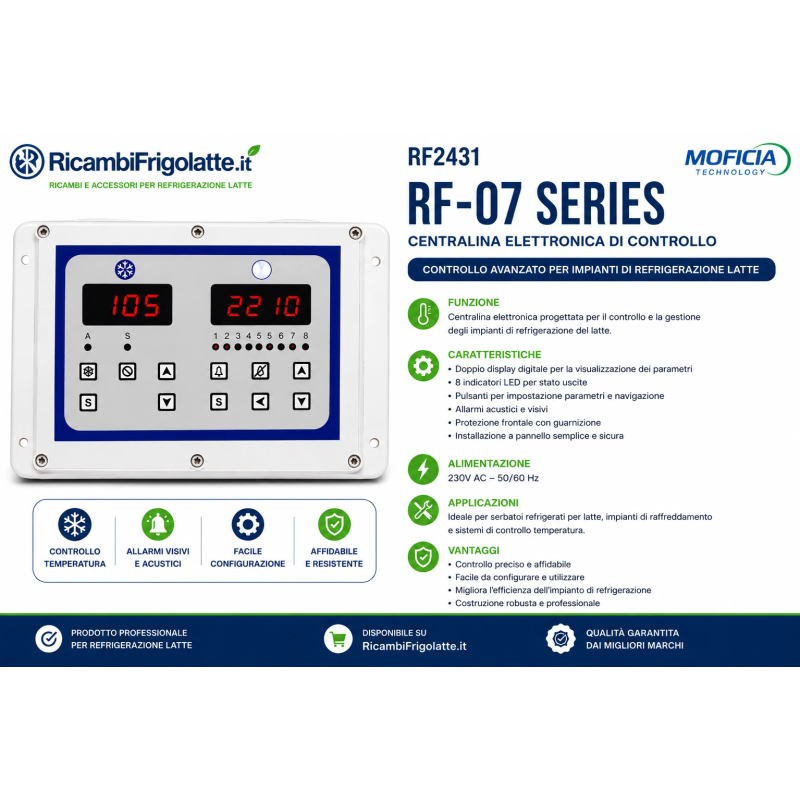

RF2431 – Centralina gestione tank latte RF-07 Series

to

La RF2431 – RF-07 Series è una centralina elettronica combinata progettata per la gestione automatizzata dei frigoriferi e dei serbatoi refrigerati per latte.

Il controllore integra due sezioni principali:

• controllo del raffreddamento del latte
• gestione del lavaggio automatico del tank

La centralina è installata in un involucro ermetico IP65, adatto al montaggio a parete e agli ambienti tipici delle sale latte e degli impianti agricoli.

RF2431 RF07 series offre funzioni avanzate per automatizzare il funzionamento del tank, il controllo dell'agitatore, del gruppo frigorifero e delle diverse fasi di lavaggio.

Funzioni principali

• 8 relè di uscita
• doppio display digitale
• gestione raffreddamento latte
• gestione automatica del lavaggio del tank
• controllo dell'agitatore
• controllo del gruppo frigorifero / chiller
• possibilità di attivazione manuale dell'agitatore o della pompa del vuoto
• segnalazione dell'avvio del ciclo di lavaggio
• blocco del lavaggio quando il raffreddamento è attivo
• blocco del raffreddamento quando è in corso il lavaggio
• ritardo programmabile dell'avvio dopo un'interruzione dell'alimentazione
• possibilità di ritardare l'avvio del raffreddamento durante la mungitura

Programmi di lavaggio

La centralina mette a disposizione 8 programmi di lavaggio completamente programmabili.

Sono presenti programmi preconfigurati di fabbrica e ogni programma può essere composto da fino a 100 fasi o sequenze.

Durante l'esecuzione è possibile:

• saltare una determinata fase
• prolungare una fase
• programmare il dosaggio dei detergenti
• utilizzare il dosaggio a impulsi
• gestire differenti detergenti in funzione del programma e dell'orario

Orologio RTC

L'orologio interno RTC – Real Time Clock consente di impostare differenti modalità di funzionamento in funzione dell'orario della giornata.

È possibile, ad esempio:

• impostare programmi differenti tra mattina e pomeriggio
• utilizzare detergenti differenti a seconda dell'orario
• automatizzare ulteriormente i cicli di lavaggio

Controllo della temperatura

RF2431 permette di impostare due differenti temperature di raffreddamento, una iniziale e una finale, in funzione del tempo trascorso dall'avvio del ciclo.

L'isteresi può essere regolata a partire da 0,2 °C, consentendo un controllo preciso della temperatura del latte.

Sicurezza e automazione

La centralina impedisce l'attivazione contemporanea di funzioni incompatibili:

• il lavaggio non può essere avviato mentre è attivo il raffreddamento
• il raffreddamento non può essere avviato durante il ciclo di lavaggio

Questo contribuisce a rendere più sicura e affidabile la gestione automatica del tank.

Versioni disponibili

La famiglia RF-07 comprende anche versioni predisposte per la gestione del riscaldamento dell'acqua:

RF-07T1
Versione con un unico sensore di temperatura condiviso tra raffreddamento e lavaggio.

RF-07T2
Versione con due sensori di temperatura separati, uno dedicato al raffreddamento e uno al lavaggio.

Sono inoltre disponibili differenti configurazioni di montaggio:

RF-07.b – ingressi e uscite sul retro dell'involucro.

RF-07.f – versione con flangia frontale e collegamenti posteriori, adatta anche all'installazione all'interno di quadri elettrici.

Applicazioni

Indicata per:

• tank refrigerati per latte
• frigoriferi del latte
• serbatoi refrigerati
• impianti di raccolta latte
• sistemi automatici di lavaggio tank
• impianti con agitatore e gruppo frigorifero
• sale latte e aziende agricole

Vantaggi

• raffreddamento e lavaggio gestiti da un'unica centralina
• elevata possibilità di programmazione
• fino a 8 programmi di lavaggio
• fino a 100 sequenze per programma
• controllo preciso della temperatura
• gestione automatica dell'agitatore
• gestione del gruppo frigorifero
• programmazione tramite RTC
• involucro protetto IP65
• soluzione professionale per la gestione completa del tank latte

Dati identificativi

Codice RicambiFrigolatte.it: RF2431
Modello: RF-07 Series
Tipologia: centralina elettronica combinata
Utilizzo: gestione raffreddamento e lavaggio tank latte
Grado di protezione: IP65
Numero relè: 8

Nota

Prima della sostituzione verificare sempre il modello della centralina installata, i collegamenti elettrici, la configurazione delle uscite e la versione RF-07 richiesta.
