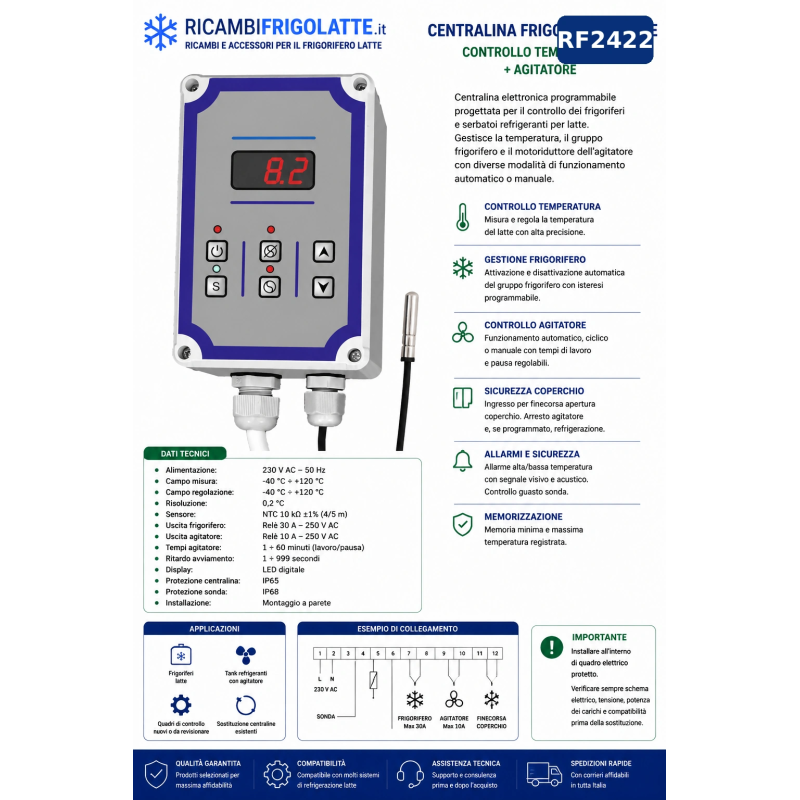

RF2422 – Centralina frigorifero latte IP65 controllo temperatura + agitatore

Centralina elettronica programmabile RF2422 per frigoriferi, vasche e serbatoi refrigeranti latte.

Il dispositivo permette di controllare in modo automatico la temperatura del latte, il gruppo frigorifero e il motoriduttore dell’agitatore, integrando in un’unica centralina le principali funzioni necessarie per la gestione del tank.

La centralina è installata in una custodia stagna IP65 per montaggio a parete, particolarmente indicata per ambienti agricoli e locali tecnici dove possono essere presenti umidità, polvere e spruzzi.

È dotata di display digitale LED per la visualizzazione della temperatura e viene utilizzata con sonda NTC 10 kΩ, protetta per applicazioni in ambiente umido.

L’agitatore può essere gestito in modalità automatica, ciclica o manuale, con possibilità di programmare tempi di lavoro e pausa.

È inoltre previsto un ingresso per finecorsa del coperchio, utile per arrestare l’agitatore quando il tank viene aperto e aumentare la sicurezza dell’impianto.

Funzioni principali

• Controllo elettronico della temperatura
• Gestione automatica del gruppo frigorifero
• Gestione motoriduttore agitatore
• Funzionamento agitatore automatico, ciclico o manuale
• Tempi di lavoro e pausa programmabili
• Ingresso per finecorsa apertura coperchio
• Allarme alta e bassa temperatura
• Segnalazione guasto sonda
• Memorizzazione temperatura minima e massima
• Display digitale LED
• Custodia stagna per montaggio a parete

Caratteristiche tecniche

• Codice RicambiFrigolatte.it: RF2422
• Alimentazione: 230 V AC – 50 Hz
• Campo di misura: -40 °C ÷ +120 °C
• Campo di regolazione: -40 °C ÷ +120 °C
• Risoluzione: 0,2 °C
• Sensore: NTC 10 kΩ ±1%
• Lunghezza sonda: circa 4/5 m
• Uscita gruppo frigorifero: relè 30 A – 250 V AC
• Uscita agitatore: relè 10 A – 250 V AC
• Tempi agitatore: programmabili
• Display: LED digitale
• Montaggio: a parete
• Protezione centralina: IP65
• Protezione sonda: IP68
• Ingresso finecorsa coperchio: sì

Applicazioni

Adatta per:

• frigoriferi latte;
• tank refrigeranti latte;
• vasche refrigerate;
• impianti frigoriferi con agitatore;
• sostituzione di centraline esistenti;
• revisione di impianti di controllo;
• realizzazione di nuovi sistemi di comando.

Nota importante

Prima della sostituzione verificare sempre schema elettrico, tensione di alimentazione, potenza dei carichi, tipo di sonda e configurazione del finecorsa.

L’installazione e i collegamenti elettrici devono essere eseguiti da personale qualificato.
