Scheda tecnica – Sezione interna compressori Danfoss Maneurop serie MT e MTZ

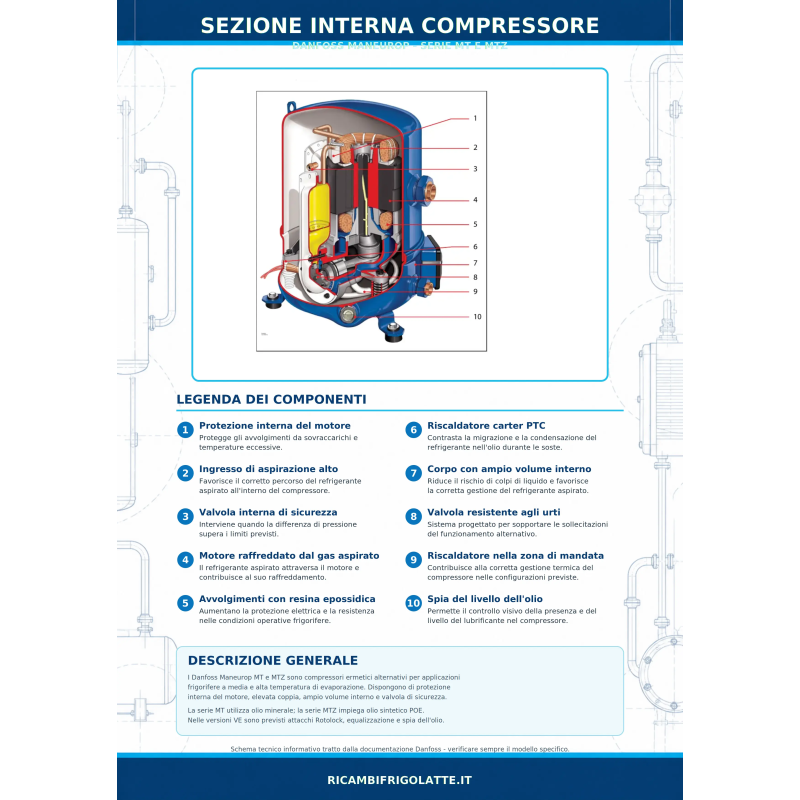

Questa scheda tecnica mostra la sezione interna dei compressori Danfoss Maneurop serie MT e MTZ, utilizzati negli impianti di refrigerazione professionale e nei gruppi frigoriferi dei tank refrigeranti per latte.

Il disegno permette di riconoscere la posizione e la funzione dei principali elementi interni, tra cui protezione del motore, ingresso di aspirazione, valvola di sicurezza, avvolgimenti, riscaldatore del carter e spia di livello dell’olio.

La documentazione ha finalità esclusivamente informative e di supporto all’identificazione tecnica. I compressori MT e MTZ sono di tipo ermetico saldato e normalmente non sono progettati per lo smontaggio o la riparazione dei componenti interni.

Componenti indicati

1. Protezione interna del motore
   Protegge gli avvolgimenti da sovraccarichi e temperature eccessive.
2. Ingresso di aspirazione alto
   Favorisce il corretto percorso del refrigerante aspirato all’interno del compressore.
3. Valvola interna di sicurezza della pressione
   Interviene quando la differenza di pressione supera i limiti previsti.
4. Motore raffreddato dal gas aspirato
   Il refrigerante attraversa il motore contribuendo al suo raffreddamento.
5. Avvolgimenti con rivestimento in resina epossidica
   Migliorano la protezione elettrica e la resistenza nelle condizioni operative frigorifere.
6. Riscaldatore del carter PTC
   Contrasta la migrazione e la condensazione del refrigerante nell’olio durante le soste.
7. Corpo con ampio volume interno
   Riduce il rischio di colpi di liquido e favorisce la corretta gestione del refrigerante aspirato.
8. Valvola resistente agli urti
   Progettata per sopportare le sollecitazioni prodotte dal funzionamento alternativo.
9. Riscaldatore nella zona di mandata
   Contribuisce alla corretta gestione termica del compressore.
10. Spia del livello dell’olio
    Permette di verificare visivamente la presenza e il livello del lubrificante.

Differenze tra serie MT e MTZ

• Serie MT: utilizza generalmente olio minerale ed è storicamente associata a refrigeranti compatibili con questa lubrificazione.
• Serie MTZ: utilizza olio sintetico POE – poliestere ed è destinata a refrigeranti compatibili con olio POE.
• Le caratteristiche effettive dipendono dal modello completo, dal suffisso, dal numero di serie e dall’anno di produzione.

Versione VE

Nelle configurazioni VE possono essere presenti:

• attacchi Rotolock di aspirazione e mandata;
• collegamento per l’equalizzazione dell’olio;
• spia per il controllo del livello dell’olio.

Nota informativa

La scheda è stata elaborata utilizzando documentazione tecnica del costruttore. Le informazioni devono essere verificate sul manuale aggiornato e sulla targhetta dell’esatto compressore installato.

Installazione, diagnosi e interventi sul circuito frigorifero devono essere eseguiti esclusivamente da personale qualificato.
