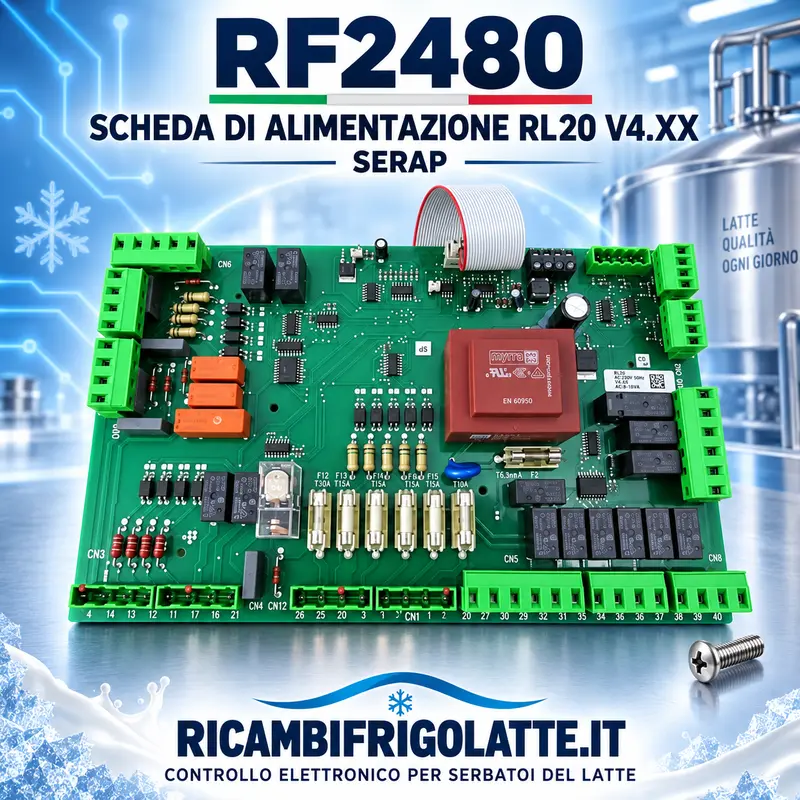

RF2480 – Scheda di alimentazione Serap RL20 V4.xx

La RF2480 è una scheda elettronica di alimentazione e controllo destinata alle centraline Serap RL20 V4.xx installate sui tank refrigeranti per latte.

La scheda gestisce l’alimentazione e il comando dei diversi dispositivi collegati alla centralina, in base alla configurazione dell’impianto, come refrigerazione, agitazione, lavaggio, segnalazioni e dispositivi ausiliari.

È indicata per la sostituzione della scheda originale in presenza di:

• centralina completamente spenta;
• fusibili che intervengono ripetutamente;
• relè o uscite non funzionanti;
• mancato comando di compressore, agitatore o lavaggio;
• alimentazione irregolare del pannello display;
• morsetti, piste o componenti elettronici danneggiati;
• ossidazione causata da umidità o infiltrazioni;
• guasto al trasformatore o al circuito di alimentazione.

Prima della sostituzione è consigliabile verificare attentamente l’impianto elettrico e individuare la causa del guasto, evitando che un componente esterno difettoso possa danneggiare anche la nuova scheda.

Caratteristiche principali

• Codice RicambiFrigolatte.it: RF2480
• Tipologia: scheda elettronica di alimentazione e controllo
• Modello compatibile: RL20
• Versione: V4.xx
• Marca compatibile: Serap
• Applicazione: serbatoi refrigeranti per latte
• Collegamenti: morsettiere multiple
• Componenti integrati: relè, fusibili e trasformatore
• Collegamento al pannello: cavo piatto
• Vite di fissaggio: inclusa
• Installazione: riservata a personale tecnico qualificato

Contenuto della fornitura

• Scheda di alimentazione e controllo RL20 V4.xx
• Cavo piatto di collegamento
• Vite di fissaggio

La fornitura comprende esclusivamente i componenti mostrati nelle immagini.

Importante: verifica della versione

Le centraline RL20 possono utilizzare schede differenti. Prima dell’ordine è indispensabile confrontare:

• versione riportata sulla scheda originale;
• disposizione di morsetti, relè e fusibili;
• posizione e tipo dei connettori;
• codice presente sull’etichetta;
• tensione e configurazione dell’impianto.

Per verificare la compatibilità, inviare fotografie complete della scheda originale, della relativa etichetta e dei collegamenti al servizio assistenza tramite WhatsApp al 349 293 3899.

Nota tecnica

L’installazione deve essere effettuata con alimentazione elettrica scollegata e da personale qualificato. Verificare preventivamente cablaggi, carichi collegati, motori, elettrovalvole, contattori e dispositivi esterni.
