Teleruttore/contattore ABB AF09-40-00-13 quadripolare con 4 contatti principali NA, portata 25 A AC-1 e bobina elettronica ad ampio campo 100–250 V AC/DC. Indicato per quadri elettrici, refrigerazione, resistenze e circuiti di potenza di frigoriferi e tank latte.

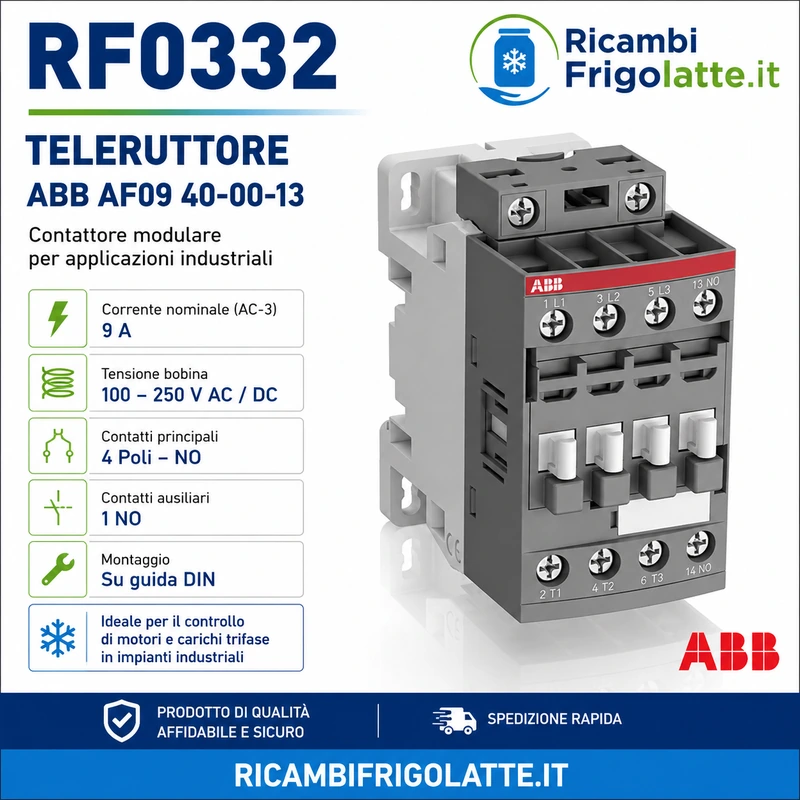

Il RF0332 è un contattore ABB serie AF modello AF09-40-00-13, caratterizzato da 4 poli principali normalmente aperti.
La bobina elettronica ABB permette il funzionamento con tensione di comando compresa tra 100 e 250 V AC, 50/60 Hz, oppure 100–250 V DC, offrendo un ampio intervallo di alimentazione e protezione integrata contro le sovratensioni.
Il contattore è particolarmente indicato per il comando di carichi non induttivi o leggermente induttivi, circuiti di potenza, resistenze e apparecchiature elettriche. Può essere utilizzato anche in applicazioni motore compatibili con i suoi valori nominali.
Per applicazioni AC-1 ABB dichiara una corrente nominale di 25 A fino a 690 V; in AC-3 il valore nominale è 9 A a 380/400 V.
| Caratteristica | Dato |
|---|---|
| Codice RicambiFrigolatte.it | RF0332 |
| Marca | ABB |
| Modello | AF09-40-00-13 |
| Codice ABB | 1SBL137201R1300 |
| Numero poli | 4 |
| Contatti principali | 4 NA |
| Contatti ausiliari integrati | nessuno |
| Corrente AC-1 | 25 A |
| Corrente AC-3 380/400 V | 9 A |
| Potenza AC-23a a 400 V | 4 kW |
| Bobina | elettronica |
| Tensione bobina | 100–250 V AC/DC |
| Frequenza AC | 50/60 Hz |
| Tensione circuito principale | fino a 690 V AC |
| Dimensioni | 86 × 45 × 77 mm |
| Peso | circa 0,27 kg |
I valori di contatti, dimensioni, tensione bobina e caratteristiche elettriche sono quelli riportati da ABB per questo esatto codice.
Adatto per quadri elettrici di frigoriferi latte, tank refrigerazione, sistemi di lavaggio, resistenze, ventilazione e circuiti ausiliari, previa verifica delle caratteristiche dell'impianto originale.
Prima della sostituzione verificare sempre tensione bobina, numero dei poli, amperaggio e schema elettrico del componente installato.
Riferimento: RF0334
Marca: ABB

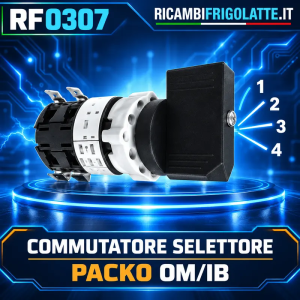

Riferimento: RF0307
