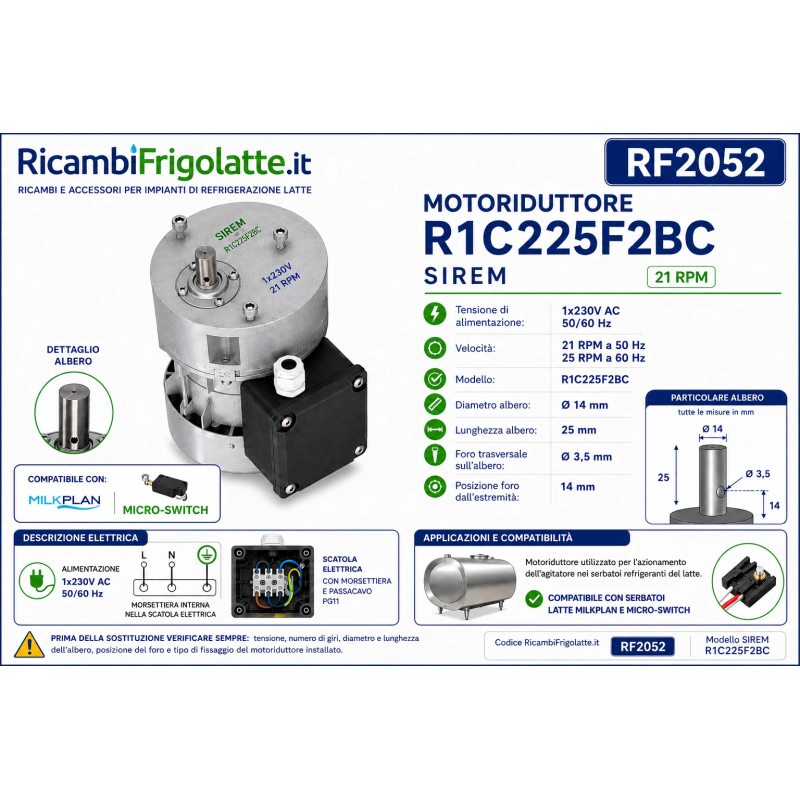

RF2052 – Motoriduttore SIREM R1C225F2BC 21 RPM con micro-switch compatibile Milkplan

Il RF2052 è un motoriduttore SIREM R1C225F2BC destinato all'azionamento dell'agitatore nei tank e nei serbatoi refrigeratori per latte.

Questa versione è indicata per applicazioni Milkplan dotate di micro-switch, utilizzato nel sistema di controllo e sicurezza dell'agitatore.

Il motoriduttore funziona con alimentazione monofase 230 V AC 50/60 Hz e sviluppa una velocità di:

• 21 RPM a 50 Hz
• 25 RPM a 60 Hz

L'albero di uscita ha diametro Ø14 mm, lunghezza 25 mm ed è provvisto di foro trasversale Ø3,5 mm. Il centro del foro è posizionato a circa 14 mm dall'estremità dell'albero.

La configurazione rende RF2052 particolarmente indicato per la sostituzione di motoriduttori installati su tank refrigeratori latte Milkplan, previa verifica delle caratteristiche meccaniche ed elettriche del componente esistente.

Caratteristiche tecniche

• Codice RicambiFrigolatte.it: RF2052
• Marca: SIREM
• Modello: R1C225F2BC
• Tipologia: motoriduttore per agitatore latte
• Alimentazione: 1×230 V AC
• Frequenza: 50/60 Hz
• Velocità a 50 Hz: 21 RPM
• Velocità a 60 Hz: 25 RPM
• Diametro albero: Ø14 mm
• Lunghezza albero: 25 mm
• Foro trasversale albero: Ø3,5 mm
• Posizione foro dall'estremità: 14 mm
• Compatibilità: Milkplan
• Configurazione: predisposta per applicazioni con micro-switch
• Applicazione: agitatore per tank refrigeratore latte

Micro-switch

La configurazione RF2052 è destinata ai sistemi nei quali è previsto un micro-switch di comando o sicurezza associato al gruppo agitatore.

Il micro-switch può essere utilizzato, a seconda della configurazione del tank, per rilevare una posizione meccanica o gestire il consenso al funzionamento dell'agitatore.

Prima della sostituzione è quindi importante verificare anche:

• presenza del micro-switch sull'impianto esistente;
• posizione e sistema di azionamento;
• collegamenti elettrici;
• compatibilità con il sistema di comando del tank.

Collegamento elettrico

Il motoriduttore dispone di scatola elettrica con morsettiera interna e passacavo PG11.

Alimentazione:
1×230 V AC – 50/60 Hz

Il collegamento elettrico deve essere effettuato da personale qualificato rispettando lo schema dell'impianto e le normative di sicurezza applicabili.

Applicazioni

Adatto per:

• Tank refrigeratori latte
• Serbatoi refrigerati per latte
• Agitatori Milkplan
• Sistemi di agitazione con micro-switch
• Sostituzione motoriduttori SIREM R1C225F2BC
• Riparazione e manutenzione di refrigeratori latte

Nota compatibilità

Prima dell'ordine verificare sempre:

• modello SIREM;
• tensione di alimentazione;
• frequenza;
• numero di giri;
• diametro dell'albero;
• lunghezza dell'albero;
• diametro e posizione del foro trasversale;
• sistema di fissaggio;
• presenza e configurazione del micro-switch.

La dicitura compatibile Milkplan indica l'idoneità per determinate applicazioni e deve sempre essere confermata confrontando il ricambio con il componente installato.
